Q.D.C.103
? 推觸連接方式一鍵連接，只需將插接頭推入連接器。
? 連接器內置自動開/關閥連接器內部的閥門通過連接器和插接頭的連接自動開啟連接。
? 比101系列更小竹節式接頭一體型可直接連接到U5管。
? 化學鍍鎳處理防止表面退化和銅離子溶解到流體中。
產品分類:
編號：
關鍵詞：
Q.D.C.103
關鍵詞:
產品詳情
特點
• 推觸連接方式
一鍵連接，只需將插接頭推入連接器。
• 連接器內置自動開/關閥
連接器內部的閥門通過連接器和插接頭 的連接自動開啟連接。
• 比101系列更小
竹節式接頭一體型可直接連接到U5管。
• 化學鍍鎳處理
防止表面退化和銅離子溶解到流體中。
使用條件
使用流體
|
+80°C
|
+80°C | +80°C |
| ｜ | ｜ | ｜ |
|
空氣
|
水
|
一般工作油
|
| ｜ | ｜ | ｜ |
| -20°C | 0°C | -20°C |
壓力條件
最高使用壓力: 1.0MPa 負壓性能: −99.975kPa
橫斷面結構圖
1.閥門彈簧(SUS304)
2.適配器(黃銅)*
3.連接器本體(黃銅)*
4.閥門墊片 (NBR)
5.套筒彈簧 (SUS304)
6.套筒(黃銅)*
7.鋼球(SUS440C)
8卡環 (SUS304)
9.接頭本體(黃銅)*
10.閥門(黃銅)*
11.閥門O形環(NBR)
12.滑動套筒(黃銅)*
注意事項
當軟管和接頭的使用條件不同時，請在 同時滿足同項目標準的條件下使用。
本公司連接器和插接頭與其他公司的產
品沒有連接互換性。
請務必在無加壓狀態下拆卸軟管、連接
器或插接頭。
請不要將連接器作為旋轉接頭或旋轉接
頭的代替品使用。
使用流體為水時，請不要使其凍結。
不要在金屬顆粒或灰塵多的地方使用。
可能會導致故障。
在殘余壓力下連接和斷開可能會導致事
故。此外，不要用錘子敲擊前端以釋放 壓力。
如果由于O形圈磨損或老化而發生泄

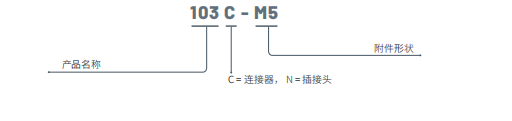

產品規格范例
1
1
2 3
